Патч-корды MPO/MTP

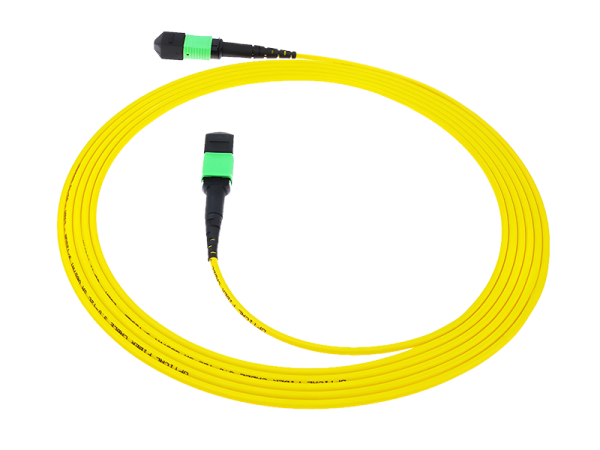

Транковый кабель является разновидностью оптического патч-корда на концах которого устанавливаются MTP или MTO разъемы. По сути это многоволоконные соединители с MTP/MPO коннекторами, которые являются практическим решением для высокоскоростной высокоплотной кабельной системы. Компания Опатов имеет все необходимое оборудование для собственного производства качественных патч-кордов. В таблице представлены параметры транковых кабелей для одномодового и многомодового волокна, с количеством оптических волокон от 8 до 24. Соответственно, для них устанавливаются коннекторы двух видов, на 12 и 24 волокна. Используемые разъемы типа MPO и MTP полностью взаимозаменяемые. По мнению многих специалистов, MTP-коннекторы имеют повышенный ресурс работы и улучшенную надёжность. Кроме того, по конструкции, они являются разборными.
При обращении к нам, квалифицированные специалисты проконсультируют, помогут определить и изготовить подходящие оптические кабели для соединения устройств вашей сети. При заказе оптоволоконных кабелей необходимо указать основные параметры, такие как тип и количество волокон, требуемые коннекторы и длина. Прайс-лист содержит актуальную информацию по стоимости транковых кабелей типовых размеров. Цены указаны за стандартные решения. По заказу могут использоваться коннекторы MPO Fujikura, Siekoh Giken, Sumitomo, MTP - Usconec, кабели с волокном Corning и других брендов.
Купить транковый кабель в Минске у нас вы можете недорого, по цене производителя, без посредников. В таблице прайс-листа указаны розничные цены на оптические кабели OPL без НДС. Постоянным клиентам и оптовым покупателям предоставляется возможность заказать и купить кабель патч-корд MTP/MPO по специальной цене, которая будет ниже, чем в таблице прайса. Самовывоз товара происходит по адресу офиса компании в городе Минске. По вашему желанию, мы организуем доставку по всей территории РБ. Оформить заказ вы можете на основном сайте компании opatov.by
Схема маркировки транкового кабеля
- Тип коннектора
MPO - (Multi-Fiber Push On) ленточный многоволоконный разъём
MTP - (Mechanical Transfer Push-On) модифицированный ленточный многоволоконный разъём - Количество волокон коннектора
12/24 - стандартный тип коннектора по числу оптических волокон - Вид разъема
f - (female) отверстия без направляющих
m - (male) направляющие штыри - Тип полировки
/APC - (Angle Phisical Contact) угловая полировка
по умолчанию, если не указано, то прямая полировка UPC (Ultra Physical Contact) - Количество волокон патч-корда
8/12/16/24 - число оптических волокон кабеля - Тип оптоволокна
OS2 - одномодовое волокно стандарта G.657A, G.652D
OM3/OM4 - многомодовое волокно стандарта G.651 - Тип кроссировки
A/B/C - один из типов кроссировки - Диаметр оболочки
3,0/4,8mm - стандартный диаметр оптоволокна - Длина кабеля
1/2/3/4/5/7/10/15/20/30m - определенная длина кабеля - Затухание сигнала
Low Loss - пониженное затухание <0,3dB
по умолчанию, если не указано, то стандартное вносимое затухание <0,5dB - Тип изоляции кабеля
LSZH - (Low Smoke Zero Halogen) - малодымная безгалогенная оболочка
Пример:
MTP 24 m /APC–16 OM3–B–4,8mm–5m Low Loss LSZH
Виды и основные параметры транковых кабелей
| Наименование | Основные параметры | Док |
| Коннекторы 12-ти волоконные | ||
|
Патч-корд одномодовый MPO/MTP 8 волокон MTP12f-MTP12f-8OS2-A-3,0mm LSZH |
8 SM одномодовое волокно OS2 OS2 G.657.A1 или G.652.D, диаметр оболочки 3,0мм, коннекторы MPO или MTP 12-и волоконные |
|
|
Патч-корд одномодовый MPO/MTP 12 волокон MTP12f-MTP12f-12OS2-A-3,0mm LSZH |
12 одномодовых волокон SM OS2 G.657.A1 или G.652.D, диаметр оболочки 3,0мм, коннекторы MPO или MTP 12-и волоконные | |
|
Патч-корд многомодовый MPO/MTP 8 волокон MTP12f-MTP12f-8OM3-A-3,0mm LSZH |
8 многомодовых волокон MM OM3 G.651, диаметр оболочки 3,0мм, коннекторы MPO или MTP 12-и волоконные | |
|
Патч-корд многомодовый MPO/MTP 12 волокон MTP12f-MTP12f-12OM3-A-3,0mm LSZH |
12 многомодовых волокон MM OM3 G.651, диаметр оболочки 3,0мм, коннекторы MPO или MTP 12-и волоконные | |
|
Патч-корд многомодовый MPO/MTP 8 волокон MTP12f-MTP12f-8OM4-A-3,0mm LSZH |
8 многомодовых волокон MM OM4 G.651, диаметр оболочки 3,0мм, коннекторы MPO или MTP 12-и волоконные | |
|
Патч-корд многомодовый MPO/MTP 12 волокон MTP12f-MTP12f-12OM4-A-3,0mm LSZH |
12 многомодовых волокон MM OM4 G.651, диаметр оболочки 3,0мм, коннекторы MPO или MTP 12-и волоконные | |
| Коннекторы 24-х волоконные | ||
|
Патч-корд одномодовый MPO/MTP 16 волокон MTP24f-MTP24f-16OS2-A-4,8mm LSZH |
16 одномодовых волокон SM(OS2) G.657.A1 или G.652.D, диаметр оболочки 4,8мм, коннекторы MPO или MTP 24-х волоконные | |
|
Патч-корд одномодовый MPO/MTP 24 волокна MTP24f-MTP24f-24OS2-A-4,8mm LSZH |
24 одномодовых волокна SM(OS2) G.657.A1 или G.652.D, диаметр оболочки 4,8мм, коннекторы MPO или MTP 24-х волоконные | |
|
Патч-корд многомодовый MPO/MTP 16 волокон MTP24f-MTP24f-16OM3-A-4,8mm LSZH |
16 многомодовых волокон MM OM3 G.651, диаметр оболочки 4,8мм, коннекторы MPO или MTP 24-х волоконные | |
|
Патч-корд многомодовый MPO/MTP 24 волокна MTP24f-MTP24f-24OM3-A-4,8mm LSZH |
24 многомодовых волокна MM OM3 G.651, диаметр оболочки 4,8мм, коннекторы MPO или MTP 24-х волоконные | |
|
Патч-корд многомодовый MPO/MTP 16 волокон MTP24f-MTP24f-16OM4-A-4,8mm LSZH |
16 многомодовых волокон MM OM4 G.651, диаметр оболочки 4,8мм, коннекторы MPO или MTP 24-х волоконные | |
|
Патч-корд многомодовый MPO/MTP 24 волокна MTP24f-MTP24f-24OM4-A-4,8mm LSZH |
24 многомодовых волокна MM OM4 G.651, диаметр оболочки 4,8мм, коннекторы MPO или MTP 24-х волоконные | |
