Патч-корды гидра MTP/MPO-LC/DX

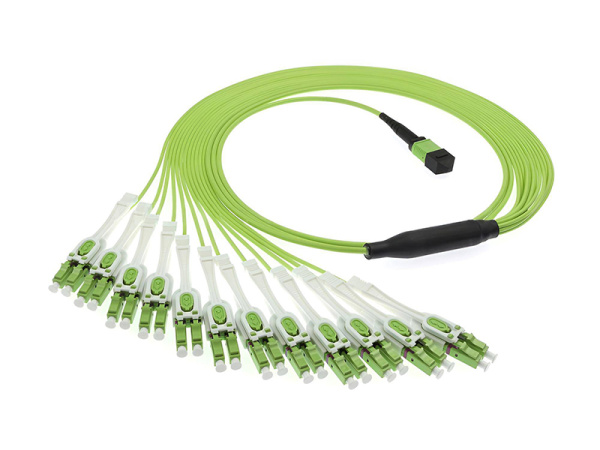

Кабель гидра является разновидностью многоволоконного патч-корда с MTP/MPO коннекторами, разветвляющегося на множество отдельных оптических кабелей со стандартными разъемами LC. Патч-корд гидра используется для подключения активного оборудования к магистрали сети. Соединение происходит внутри волоконно-оптических кассет, в стойках или шкафах. Компания Опатов имеет все необходимое оборудование для собственного производства качественных патч-кордов. В таблице представлены цены на кабели гидра для одномодового и многомодового волокна. Коннекторы MTP/MPO устанавливаются на одной стороне кабеля с количеством оптических волокон от 8 до 24. Разветвление выполняется на 4/6/8/12 кабеля соответственно количеству волокон, на концах которых устанавливаются стандартные разъемы LC/DX.
При обращении к нам, квалифицированные специалисты проконсультируют, помогут определить и изготовить подходящие оптические кабели гидра для соединения устройств вашей сети. При заказе оптоволоконных кабелей необходимо указать основные параметры, такие как тип и количество волокон, требуемые коннекторы и длина. Прайс-лист содержит актуальную информацию по стоимости оптических кабелей типовых размеров и за дополнительный метр длины. Цены указаны за стандартные решения. По заказу могут использоваться коннекторы MPO Fujikura, Siekoh Giken, Sumitomo, MTP - Usconec, кабели с волокном Corning и других брендов.
Купить кабель гидра в Минске у нас вы можете недорого, по цене производителя, без посредников. В таблице размещены розничные цены на оптические кабели OPL без НДС. Постоянным клиентам и оптовым покупателям предоставляется возможность заказать и купить кабель патч-корд гидра по специальной цене, которая будет ниже, чем в таблице прайса. Самовывоз товара происходит по адресу офиса компании в городе Минске. По вашему желанию, мы организуем доставку по всей территории РБ. Оформить заказ вы можете на основном сайте компании opatov.by
Схема маркировки транкового кабеля гидра
- Тип коннектора
MPO - (Multi-Fiber Push On) ленточный многоволоконный разъём
MTP - (Mechanical Transfer Push-On) модифицированный ленточный многоволоконный разъём - Количество волокон коннектора
12/24 - стандартный тип коннектора по числу оптических волокон - Вид разъема
f - (female) отверстия без направляющих
m - (male) направляющие штыри - Тип полировки
/APC - (Angle Phisical Contact) угловая полировка
по умолчанию, если не указано, то прямая полировка UPC (Ultra Physical Contact) - Количество разветвлений кабеля
4/6/8/12 - число кабелей разветвления - Стандартные разъемы
LC/DX - тип разъемов на кабелях разветвления - Количество волокон патч-корда
8/12/16/24 - число оптических волокон кабеля - Тип оптоволокна
OS2 - одномодовое волокно стандарта G.657A, G.652D
OM3/OM4 - многомодовое волокно стандарта G.651 - Тип кроссировки
A/B/C - один из типов кроссировки - Диаметр оболочки
3,0/4,8mm - стандартный диаметр оптоволокна - Длина кабеля
1/2/3/4/5/7/10/15/20/30m - определенная длина кабеля - Затухание сигнала
Low Loss - пониженное затухание <0,3dB
по умолчанию, если не указано, то стандартное вносимое затухание <0,5dB - Тип изоляции кабеля
LSZH - (Low Smoke Zero Halogen) - малодымная безгалогенная оболочка
Пример:
MTP 24 m /APC–8 LC/DX–16 OM3–B–4,8mm–5m Low Loss LSZH
Виды и основные параметры транковых кабелей гидра
| Наименование | Основные параметры | Док |
| Коннекторы 12-ти волоконные | ||
|
Патч-корд одномодовый MPO/MTP-LC/DX 8 волокон MPO12f-4LC/DX-8OS2-3,0mm Low Loss LSZH |
8 SM одномодовое волокно OS2 G.657.A1 или G.652.D, диаметр оболочки 3,0мм, коннекторы MPO или MTP 12-и волоконные |
|
|
Патч-корд одномодовый MPO/MTP-LC/DX 12 волокон MPO12f-6LC/DX-12OS2-3,0mm-3m Low Loss LSZH |
12 SM одномодовое волокно OS2 G.657.A1 или G.652.D, диаметр оболочки 3,0мм, коннекторы MPO или MTP 12-и волоконные | |
|
Патч-корд многомодовый MPO/MTP-LC/DX 8 волокон MPO12f-4LC/DX-8OM3-3,0mm Low Loss LSZH |
8 MM многомодовое волокно OM3 G.651, диаметр оболочки 3,0мм, коннекторы MPO или MTP 12-и волоконные | |
|
Патч-корд многомодовый MPO/MTP-LC/DX 12 волокон MPO12f-6LC/DX-12OM3-3,0mm Low Loss LSZH |
12 MM многомодовое волокно OM3 G.651, диаметр оболочки 3,0мм, коннекторы MPO или MTP 12-и волоконные | |
|
Патч-корд многомодовый MPO/MTP-LC/DX 8 волокон MPO12m-4LC/DX-8OM4-3,0mm Low Loss LSZH |
8 MM многомодовое волокно OM4 G.651, диаметр оболочки 3,0мм, коннекторы MPO или MTP 12-и волоконные | |
|
Патч-корд многомодовый MPO/MTP-LC/DX 12 волокон MPO12f-6LC/DX-12OM4-B-3,0mm Low Loss LSZH |
12 MM многомодовое волокно OM4 G.651, диаметр оболочки 3,0мм, коннекторы MPO или MTP 12-и волоконные | |
| Коннекторы 24-х волоконные | ||
|
Патч-корд одномодовый MPO/MTP-LC/DX 16 волокон MPO24f-8LC/DX-16OS2-4,8mm Low Loss LSZH |
16 SM одномодовое волокно OS2 G.657.A1 или G.652.D, диаметр оболочки 4,8мм, коннекторы MPO или MTP 24-х волоконные | |
|
Патч-корд одномодовый MPO/MTP-LC/DX 24 волокна MTP24f-12LC/DX-24OS2-A-4,8mm LSZH |
24 SM одномодовое волокно OS2 G.657.A1 или G.652.D, диаметр оболочки 4,8мм, коннекторы MPO или MTP 24-х волоконные | |
|
Патч-корд многомодовый MPO/MTP-LC/DX 16 волокон MTP24f-8LC/DX-16OM3-B-4,8mm LSZH |
16 MM многомодовое волокно OM3 G.651, диаметр оболочки 4,8мм, коннекторы MPO или MTP 24-х волоконные | |
|
Патч-корд многомодовый MPO/MTP-LC/DX 24 волокна MTP24f-12LC/DX-24OM3-A-4,8mm LSZH |
24 MM многомодовое волокно OM3 G.651, диаметр оболочки 4,8мм, коннекторы MPO или MTP 24-х волоконные | |
|
Патч-корд многомодовый MPO/MTP-LC/DX 16 волокон MTP24f-8LC/DX-16OM4-4,8mm LSZH |
16 MM многомодовое волокно OM4 G.651, диаметр оболочки 4,8мм, коннекторы MPO или MTP 24-х волоконные | |
|
Патч-корд многомодовый MPO/MTP-LC/DX 24 волокна MTP24f-12LC/DX-24OM4-A-4,8mm LSZH |
24 MM многомодовое волокно OM4 G.651, диаметр оболочки 4,8мм, коннекторы MPO или MTP 24-х волоконные | |
